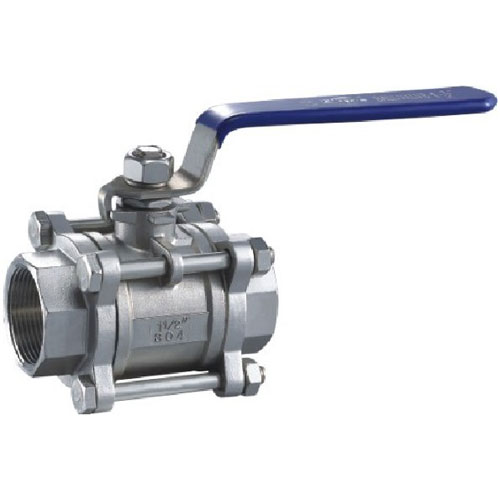

三片式不锈钢NPT球阀产品描述：
气动三片式球阀零件
|
零件名称 |
气动三片式球阀要部件材质清单表及温度说明 |
||
|
WCB |
CF8-304 |
CF8M-316 |
|
|
阀体 |
WCB |
CF8-304 |
CF8M-316 |
|
球阀 |
304 |
304 |
316 |
|
阀座密封 |
PTFE |
PTFE |
PTFE |
|
阀杆 |
304 |
304 |
316 |
|
工作温度 |
≤150℃ |
≤150℃ |
≤150℃ |
三片式球阀结构示意图
三片式球阀类型、尺寸表
|
尺 寸(mm) |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
三片式 |
G |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
|
L |
70 |
70 |
70 |
79 |
87 |
101 |
111 |
132 |
186 |
206 |
240 |
|
|
对焊式 |
D |
18 |
18 |
24 |
28 |
34 |
41 |
49 |
62 |
78 |
94 |
124 |
|
d |
11.6 |
12.7 |
15.8 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
|
L |
72 |
72 |
72 |
81 |
91 |
103 |
120 |
139 |
193 |
222 |
273 |
|
|
承插焊式 |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
D1 |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
|
L |
65 |
65 |
67 |
82 |
91 |
108 |
129 |
148 |
186 |
206 |
240 |
|
|
A |
9.5 |
9.5 |
9.5 |
11.1 |
12.7 |
14.3 |
15.89 |
17.4 |
26.9 |
28.8 |
34.5 |
|
|
二片式 |
D |
10 |
12 |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
L |
62 |
62 |
62 |
72 |
85 |
100 |
107 |
120 |
160 |
178 |
216 |
|
|
L1 |
104 |
104 |
130 |
130 |
140 |
186 |
186 |
186 |
254 |
254 |
296 |
|
|
H |
132 |
132 |
152 |
156 |
180 |
208 |
218 |
226 |
285 |
298 |
336 |
|
|
执行器型号 |
GTD-52 |
GTD-52 |
GTD-52 |
GTD-52 |
GTD-63 |
GTD-83 |
GTD-83 |
GTD-83 |
GTD-110 |
GTD-110 |
GTD-127 |
三片式球阀的优势在哪？
三片式球阀是由三部分组成，两边的阀盖和中间阀体，三片式球阀 不同于二片式球阀和一片式球阀的地方在于拆卸维修方便。
从压力上区分：三片式耐压远远要高于一片式和二片式球阀。主要三片式球阀外边由四个螺栓固定，起到一个很好的紧固作用。精铸阀体可以压力达到1000psi≈6.9MPa。更高的压力就要用锻压的阀体。
